罗氏线圈
更新时间:2020-10-15 13:09:39
一、概述:Rogowski线圈(洛氏线圈)又叫电流测量线圈、微分电流传感器,是一个均匀缠绕在非铁磁性材料上的环形线...

罗氏线圈概述
罗氏线圈(Rogowski Coil),全称 罗哥夫斯基线圈、或 罗柯夫斯基线圈,由于罗氏线圈不含铁芯,也称 空心线圈。  罗氏线圈是一个均匀缠绕在非铁磁性材料上的环形线圈。输出信号是电流对时间的微分。通过一个对输出的电压信号进行积分的电路,就可以真实还原输入电流。该线圈具有电流可实时测量、响应速度快、不会饱和的特点,适用交流尤其是高频大电流测量。
罗氏线圈工作原理
罗氏线圈是一种空心环形的线圈,包括线圈和骨架两个部分,骨架有柔性和硬性两种,柔性骨架的罗氏线圈也称柔性探头。罗氏线圈可以直接套在被测量的导体上来测量交流电流。

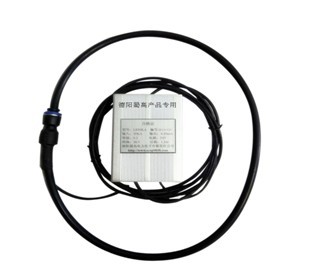

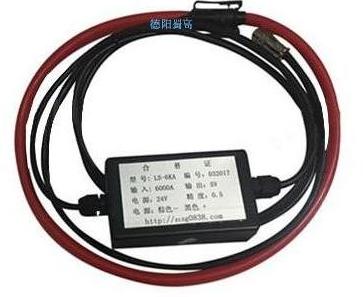

LS罗柯夫斯基线圈系列 (冶炼大电流计量、测量)

产品简介

    采用罗氏线圈电流传感器与电流变送器一体化结构,不管一次电流多大,都不需另配电流互感器。

    罗氏线圈电流互感器采用插拔式,便于现场连接,连接时不需拆开被测主回路。

    一体化变送器体积小,重量轻,线性好。

    可实现输入,输出相互隔离的无源两线制4-20mA,工作电源取自负载DC24V或12V;也可实现输入,输出,电源,三端相互隔离,工作电源单独供DC24V

    应用范围:

    供/配电系统的电流监测

    过程控制系统的电流及状态监测及通讯传输

    MCC马达控制中心电流监测及通讯传输

    工矿企业用电设备的电流监测

    超出标准量程或特殊应用场合的可定制

    主要技术参数

    电源Vs:24VDC或12V

    输出负载RL:0〈RL〈1KΩ

    精度等级:0.5级

    输入:5000A~100KA

    输出4~20mA或0~5V或数字信号

    工作温度范围:0—120℃

    绝缘强度:1500VDC/1分钟


脉冲大电流测试线圈(高频脉冲专用)
    1.用途脉冲大电流测试线圈(Rogowski线圈)用于电力电容器和高压脉冲电容器在做高压充放电试验测试电容器放电时产生的高频大电流。短路电流,雷电流。

    2.测量准确度经精密分流器校准,测量精度优于1%,线性度优于2%。

    3。测量范围

    灵敏度(变比):0.1~1V/kA;

    频率:几百Hz~5MHz;

    输入电流:几kA~100kA;

    输出到示波器的电压:0~5V,(客户自行定义)。

    4使用注意事项

    注意线圈的电流方向,线圈电缆头一端朝向接地端;

    线圈应接在测量回路的接地端使用,在电容器充放电试验中使用典型接线图见下图;

    测试时直接把电缆接在线圈的电缆头上进行测量。如果采用长的测量电缆,电缆末端应加50Ω匹配电阻;

    测量电容器放电电流时应注意波形变化,如果出现正反峰之比发生明显变化,则说明已经超出了该线圈的测量范围;

    两个或两个以上线圈同时进行测量时,线圈外壳之间金属部分不能碰到一起(注意要把线圈之间绝缘起来),否则会影响测试的准确度。

    5订货须知

    注明大电流测试线圈的频率、电流和灵敏度;

    注明对外形、中心孔径、线圈尺寸及安装尺寸的要求;

    根据用户的需求进行设计制作。
