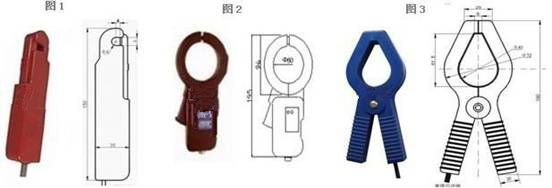

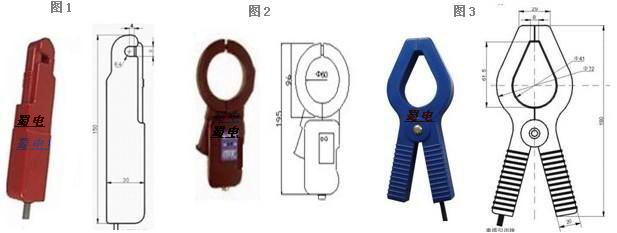

Q80电流探头
更新时间:2020-07-10 09:13:16
电气参数:规格型号Q80-200AQ80-300AQ80-500AQ80-800AQ80-1000AQ80-1200AQ80-1500A额定电流0~200A300A500A800A1000A1200A1500A线性范围1.2...


电气参数:



规格型号
Q80-200A
Q80-300A
Q80-500A
Q80-800A
Q80-1000A
Q80-1200A
Q80-1500A
额定电流
0~200A
300A
500A
800A
1000A
1200A
1500A
线性范围
1.2倍额定电流
输出电压
4V、5V (可选电流输出 0~20mA、4~20mA)
输出精度
±1%
失调电压
±30mV
磁滞误差
±15mV
温度漂移
0.05%/℃
反应时间
<15μS di/dt=50A/μS
供电电源
±5V  ±12V、±15V (±5%)
消耗电流
25mA
绝缘电压
3KV AC 50Hz 1分钟
频率
800KHZ




















二、端子的接线:
1.+ 电源正极 2.- 电源负极 3.M 输出 4.G 地
2、箭头的方向示为:输入的电流方向。
3、增益调节器:出厂前已按额定值校准,勿须调节。
4、零点调节器:在线排电流为0时,微调零点调节器,使输出值为0。
三、应用特性:
用于测量直流、交流及脉冲电流,原、副边之间高度绝缘。外壳符合UL94-V0标准。
钳式结构使用方便。耗电省,穿孔结构,无插入损耗。
注:当电流母线填满原边穿孔时,获得****的测量精度
