LMKK-F开合式电流互感器系列.
更新时间：2023-04-17 15:04:02
概述本电流互感器适用于额定电压为10kV及以下户内装置开合式不断电安装测量
概述本电流互感器适用于额定电压为10kV及以下户内装置。供电路控制、保护等用。

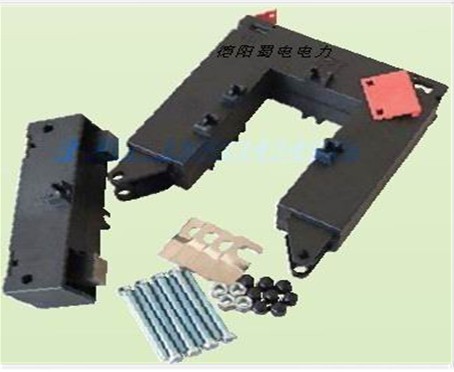

二.结构简介 本电流互感器采用高强度PVC外壳，全浇注结构。互感器直接卡在铜排上。 互感器铁芯采用******硅钢片卷制，二次导线均匀绕制在铁芯上。 互感器为开合式结构可以不切断电缆进行安装。
三、适用范围（若要订产品适用范围超出下列范围可与我协商后确定）
²安装地点的海拔不超过3000m；
² 环境温度：-25—+40℃；
² 可穿一次铜排外径：20mm—240mm
² 输入：0～60KA
² 输出：0～500mA 1A或5A 5VDC或4～20MA（客户自行定义）
² 大气中无严重影响互感器绝缘性能的污染及浸蚀性和****性介质。
四、电气参数：
|
型 号
|
输入电流
|
输出电流
|
精度等级
|
容量
|
过载能力
|
|
LMKK8050A
|
50A
|
25mA（或5A）
|
0.2级或0.5级或1.0级
|
2.5VA或5VA或10VA
|
120%
|
|
LMKK8100A
|
100A
|
50mA（或5A）
|
|||
|
LMKK8150A
|
150A
|
75mA（1A或5A）
|
|||
|
LMKK8200A
|
200A
|
100mA（1A或5A）
|
|||
|
LMKK8500A
|
500A
|
100mA（（1A或5A）
|
|||
|
LMKK81000A
|
1000A
|
0～5V（1A或5A））
|
|||
|
LMKK82000A
|
2000A
|
1A或5A
|
|||
|
LMKK83000A
|
3000A
|
1A或5A
|
|||
|
LMKK84000A
|
4000A
|
1A或5A
|
|||
|
LMKK85000A
|
5000A
|
1A或5A
|
|||
|
LMKK810000A
|
10000A
|
1A或5A
|
|||
|
LMKK820000A
|
20000A
|
1A或5A
|

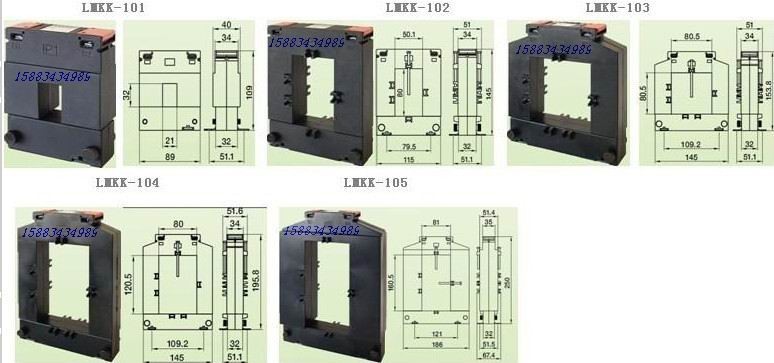

订货产品技术参数有特殊要求的与公司协商确定频率、电流范围、输出及安装尺寸。
