LMKK-Y开合式电流互感器系列
更新时间:2023-04-17 15:04:56
开合式电流互感器适用于额定电压为10kV及以下户内装置。供电路控制、保护等用。不断电安装便捷
              \
       \
\

.概述本电流互感器适用于额定电压为10kV及以下户内装置。供电路控制、保护等用。

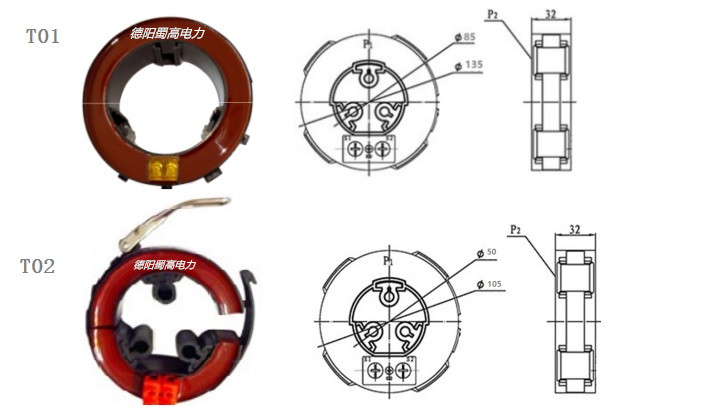

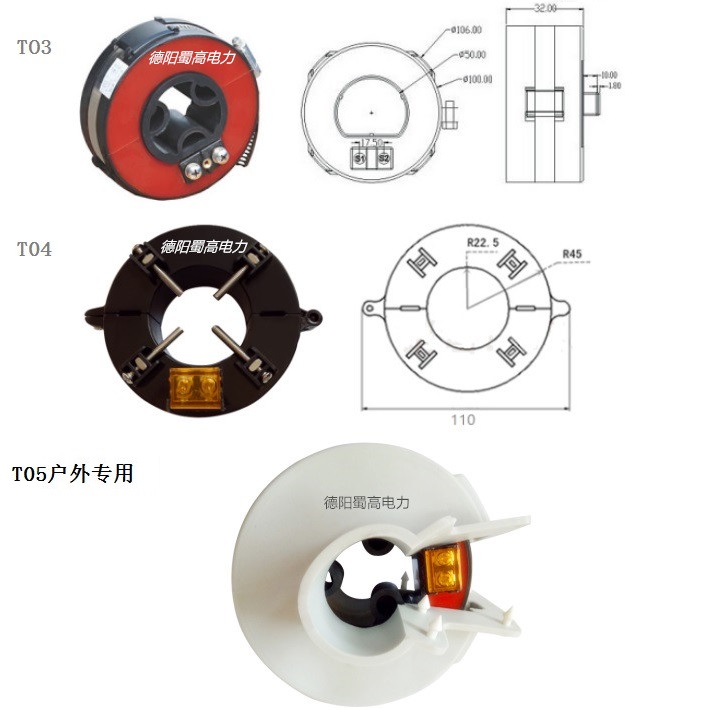

.结构简介 本电流互感器采用高强度PVC外壳,全浇注母线式结构。互感器直接卡在电缆上三个性橡胶圈抵住电         缆与电缆与一体。 互感器铁芯采用******硅钢片卷制,二次导线均匀绕制在铁芯上。 互感器为开合式结构可以不        切断电缆进行安装。
、适用范围(若要订产品适用范围超出下列范围可与我协商后确定)
    安装地点的海拔不超过3000m;
    环境温度:-25—+40℃;
    可穿一次电缆外径:φ8—φ240mm
    输入:0~60KA
    输出:0~500mA  1A或5A  5VDC或4~20MA(客户自行定义)
  大气中无严重影响互感器绝缘性能的污染及浸蚀性和****性介质。
四、电气参数:
型 号
输入电流
输出电流
精度等级
容量
过载能力
LMKK8050A
50A
25mA(或5A)
0.2级或0.5级或1.0级
2.5VA或5VA或10VA

120%

LMKK8100A
100A
50mA(或5A)
LMKK8150A
150A
75mA(1A或5A)
LMKK8200A
200A
100mA(1A或5A)
LMKK8500A
500A
100mA((1A或5A)
LMKK81000A
1000A
0~5V(1A或5A))
LMKK82000A
2000A
1A或5A
LMKK83000A
3000A
1A或5A
LMKK84000A
4000A
1A或5A
LMKK85000A
5000A
1A或5A
LMKK810000A
10000A
1A或5A
LMKK820000A
20000A
1A或5A
订货产品技术参数有特殊要求的与公司协商确定频率电流范围输出及安装尺寸。
