漏电互感器
更新时间:2020-07-20 14:54:18
构造及用途: 一种采用非晶或坡镆合金本体构成的高导磁制作的传感器,专用于剩余电流高精度采样。主要技术参数: 1.剩余电流测试范围:2...
点击新窗口打开大图

构造及用途:
  一种采用非晶或坡镆合金本体构成的高导磁制作的传感器,专用于剩余电流高精度采样。

  主要技术参数:
  1.剩余电流测试范围:20——1000mA;
  2.信号输出方式:模拟量信号,二线输出;标准出线1m,延长线要求:10m  以内RVVP2*1.0mm2,1m以内≥RVVP2*0.1 mm2;
  3.带剩余电流过流冲击热稳定保护。
注意事项:
   1.前端断路器开关的火线和零线,必须都要从本互感器中穿过;
   2.一般推荐铜线或铝线使用圆形(O型)互感器,铜排或铝排使用方形(H型)互感器;

产品尺寸

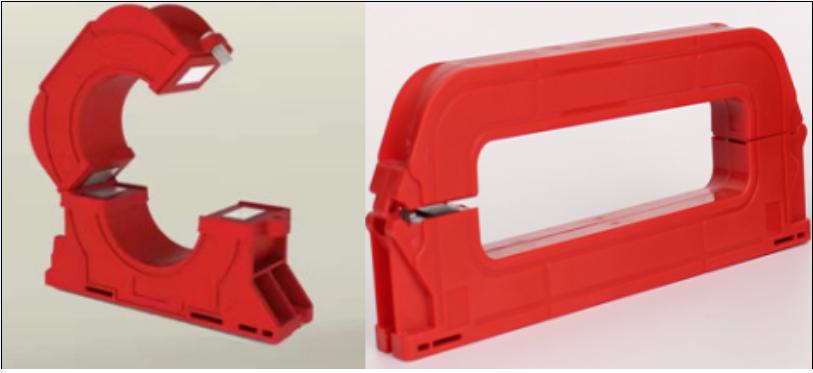

外观
型  号
产品名称
开口尺寸
****回路电流

LDCT-1125
漏电流互感器
110mm*25mm
0~100A

LDCT -1535
漏电流互感器
150mm*35mm
0~250A

LDCT -1935
开口互感器
190mm*35mm
0~400A

LDCT -2445
漏电流互感器
240mm*45mm
0~630A

LDCT 30
漏电流互感器
Φ30
0~63A


LDCT 45
漏电流互感器
Φ45
0~100A

LDCT 65
漏电流互感器
Φ65
0~225A

LDCT 80
漏电流互感器
Φ80
0~400A

LDCT 100
漏电流互感器
Φ100
0~630A

LDCT 150
漏电流互感器
Φ150
0~1000A
